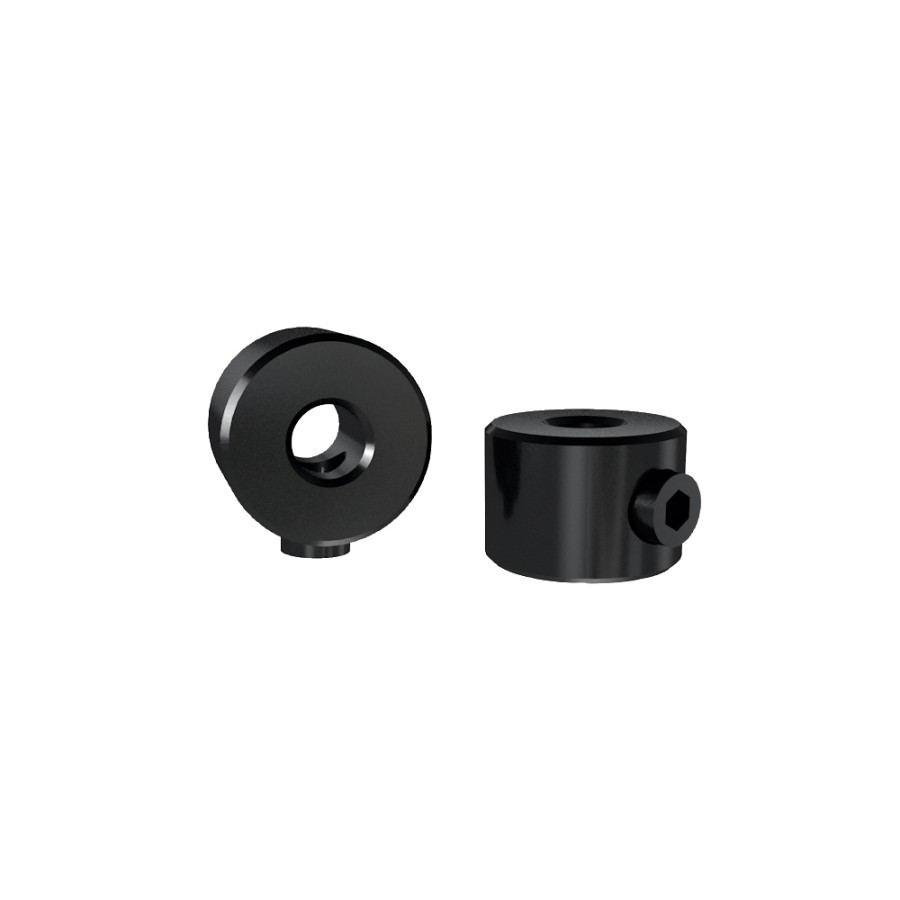

⚙️ ANILLO TOPE DE Ø 30 mm - Serie MINI TAURUS
El Anillo Tope de 30 mm es un componente de fijación y seguridad mecánica esencial para la serie Mini Taurus. Su función principal es actuar como un collarín de bloqueo sobre el eje de transmisión de 30 mm, impidiendo el desplazamiento lateral (axial) de los componentes del eje, como poleas, piñones, paracaídas o rodamientos.
Al ser una pieza de la serie Mini, está diseñado para ser compacto pero capaz de soportar las vibraciones y fuerzas laterales generadas en el funcionamiento diario de una persiana o puerta enrollable.
Especificaciones Técnicas
DIÁMETRO INTERIOR: 30 mm (Ajuste de precisión para ejes Taurus de 30 mm).
SISTEMA DE FIJACIÓN: Mediante tornillo prisionero (habitualmente Allen) de alta resistencia. 🔩
MATERIAL: Acero zincado o galvanizado para evitar la corrosión en entornos industriales.
DISEÑO: Macizo o reforzado para asegurar que no se deforme bajo presión.
Funciones Críticas en la Instalación
Bloqueo de Eje: Evita que el eje de la persiana se desplace de su alojamiento en el soporte lateral o en el soporte bandera, lo cual podría provocar que el eje se saliera y la puerta se desplomara. 🛡️
Posicionamiento de Componentes: Mantiene las poleas o piñones exactamente alineados con el motor o la cadena, evitando que la transmisión trabaje forzada.
Seguridad en Paracaídas: Se suele instalar junto al paracaídas PRB 30 para asegurar que este no se mueva de su posición de seguridad en el eje.
Consejos de Montaje Profesional
"Un anillo tope mal apretado es una de las causas más comunes de averías ruidosas. Si el anillo se desplaza, el eje empieza a golpear lateralmente contra los soportes del motor."
Punto de Apriete: Antes de apretar el prisionero, se recomienda hacer una pequeña marca o rebaje (muesca) en el eje con una broca o lima. Esto permite que el tornillo "muerda" el acero del eje y evita que el anillo patine bajo carga. 🛠️
Verificación de Holgura: Deje una mínima holgura (aprox. 1 mm) entre el anillo y el rodamiento para evitar fricciones innecesarias y calentamiento, pero no tanta como para permitir un juego axial excesivo.
Doble Seguridad: En instalaciones de uso muy intensivo, algunos instaladores colocan dos anillos tope (uno a cada lado del soporte) para garantizar una fijación absoluta.
Mantenimiento
| Acción | Frecuencia | Detalle |
| Reapriete | Anual | Verificar que el tornillo prisionero no se ha aflojado por las vibraciones del motor. |
| Inspección Visual | Semestral | Comprobar que no hay marcas de desplazamiento (roce) en el eje cerca del anillo. |
